產品概述

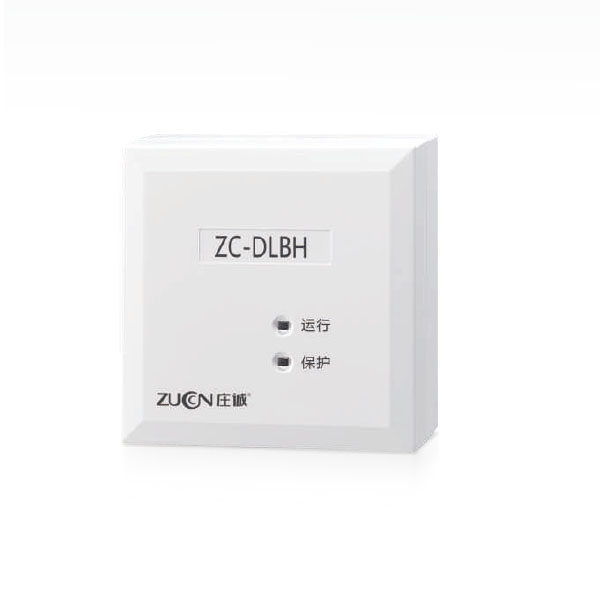

   ZC-DLBH短路保護隔離器串聯接入總線的各段或串聯接入主線與支線的連接處。當總線發生短路時，將發生短路的總線部分與整個系統進行隔離，以保證系統的其他部分能夠正常工作，同時便于確定發生短路的故障部位。短路保護隔離器正常工作時閃亮，動作時常亮。當短路部分的總線恢復后，隔離器可自動將已隔離的部分重新納入系統。建議每隔32個編址單元至少使用一個短路保護隔離器(含安裝底座)，滿足任意布線拓撲。



產品功能

   兩總線輸出無極性，隔離器輸入有極性要求；
   出現短路故障，繼電器動作后指示燈常亮；
   適應DC12-36V電壓工作；
   可實現回路總線自動隔離功能，避免局部線路短路造成回路整體癱瘓；
   通過指示燈顯示短路隔離、正常等工作狀態；
   可采用環形或樹形分支等總線短路保護形式；
   總線短路故障排除后，可自動將被隔離出去的部分重新納入系統；
   700mA大電流輸出，適應性更強；
   底座分離式結構設計，結構簡單，方便安裝；
   非編碼，不占用總線地址。



產品型號	ZC-REPT
工作電壓	DC12~36V
帶載容量	≤32只
靜態電流	≤600mA
工作電流	≤25mA
動作電流	≥600mA
環境溫度	-10℃～55℃
環境濕度	10%~95%RH(不凝霜)

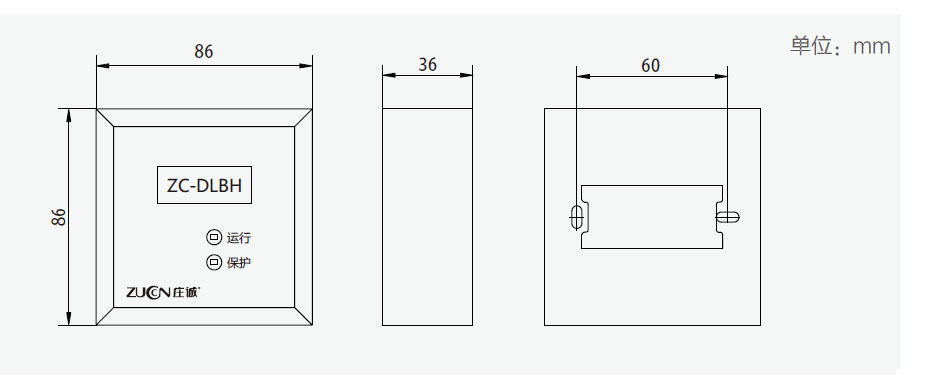

外形尺寸	86x86x36mm

1、安裝與布線
警告：安裝設備之前，請切斷回路的電源。
2 布線要求：選用截面積不小于1.0mm 的RVS雙絞線。
2、應用方法
隔離器串接到總線中：總線輸入，有極性；總線輸出，無極性。
