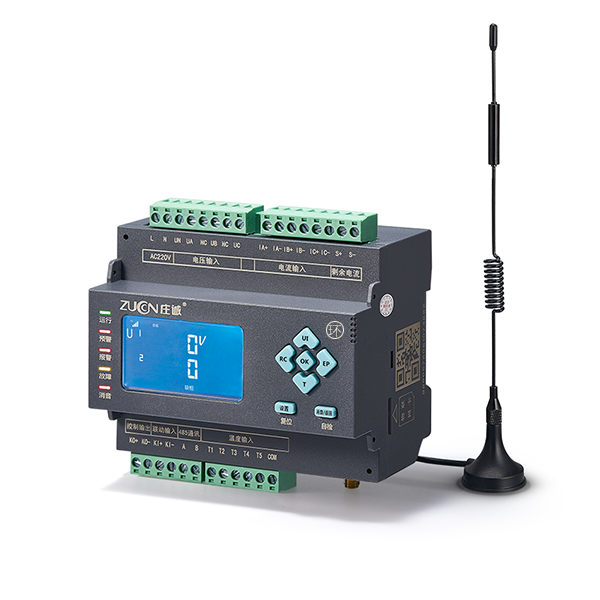

產品簡介

        ZC-I-1301/H2環保用電監測模塊（智慧用電探測器）集電流采樣計算、電壓采樣計算、電量采集計算、正向有功與無功電能計算、有功電量與無功電量計算、各相及總有功功率與無功功率計算、功率因數、電纜溫度采樣計算、漏電電流監測采樣計算、開關量輸入、開關量輸出、聲光報警、聯網通信等功能于一體?？商峁┳畲笮枇考捌浒l生時間、諧波總畸變率、總諧波電壓、總諧波電流、各相相位角大小等數據，本產品采用先進的微電子處理技術，具有報警精度高、可靠性強（有效防止誤報、漏報）、小型化、多功能、安裝便捷等特點?？赏ㄟ^無線通訊接入環保工況用電監管云平臺，實現集中的可視化監控和管理。

功能與特點

   實時監測3路電流、3路電壓及用電量、4路溫度、1路剩余電流；
   電流、電壓、溫度、剩余電流的閾值均可根據需求自主設定；
   采用485通訊可擴展多回路電流互感器配接；
   無線傳輸穩定，網絡中斷恢復后可自動連接；
   一路開關量輸入和一路開關量輸出功能，可對斷路器進行脫扣控制具備消防聯動功能；
   具有監測電氣線路過壓、欠壓、缺相、錯相、過載、短路、斷路、過流、漏電、溫升異常；
   具有正向有功、無功電能，各相及總有功功率、無功功率、功率因素、各相電流、電壓、總有功功率、總無功功率等故障監測功能；
   最大需量及其發生時間：諧波總畸變率、總諧波電流(總表線路)、總諧波電壓(總表線路)、各相相位角功功率總無功功率；

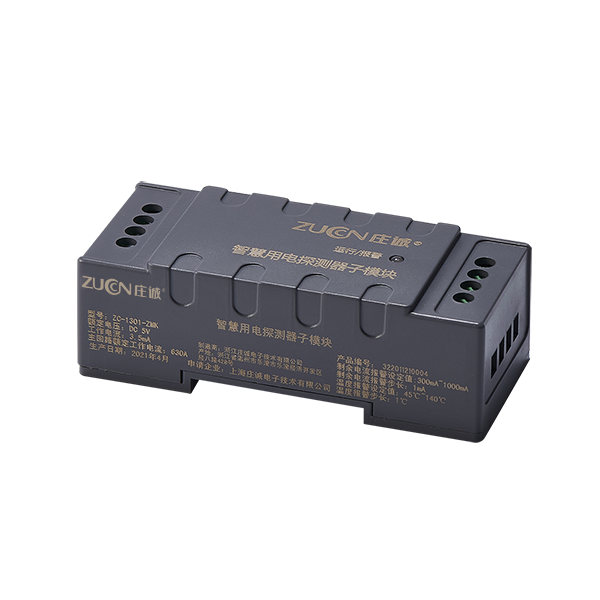

   支持1路外部總線接口，最多可擴展16只智慧用電探測器子模塊；
   支持1路485通訊接口，支持標準MODBUS協議接口（可定制二總線通訊，但二總線通訊與無線及485通訊不可同時擁有）；
   監測接口采用插拔式端子，現場無需斷電即可完成安裝或更換；
   中文LCD液晶屏幕顯示(低功耗、高亮度)支持遠程復位、自檢功能；
   故障狀態智能識別,故障點準確定位；

   全智能化參數設定，簡捷方便；
   支持APP端或WEB端遠程操作管理;
   施工布線方便，面板安裝和標準導軌式兩種安裝方式可選；
   報警方式：現場聲光報警及遠程APP、WEB報警。

系統組成

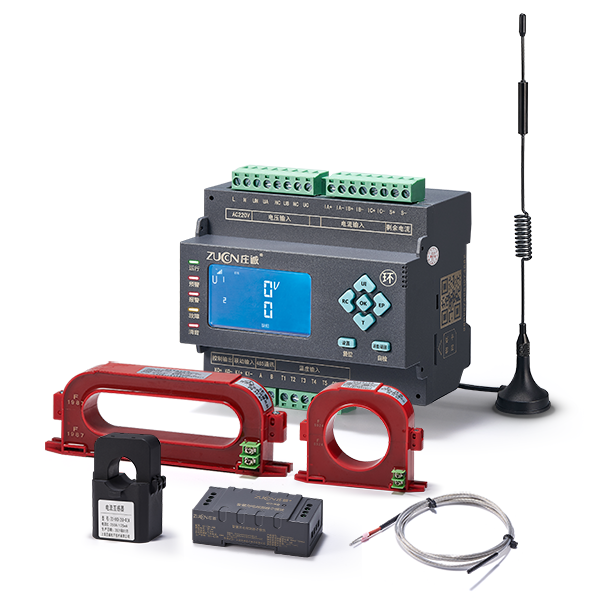

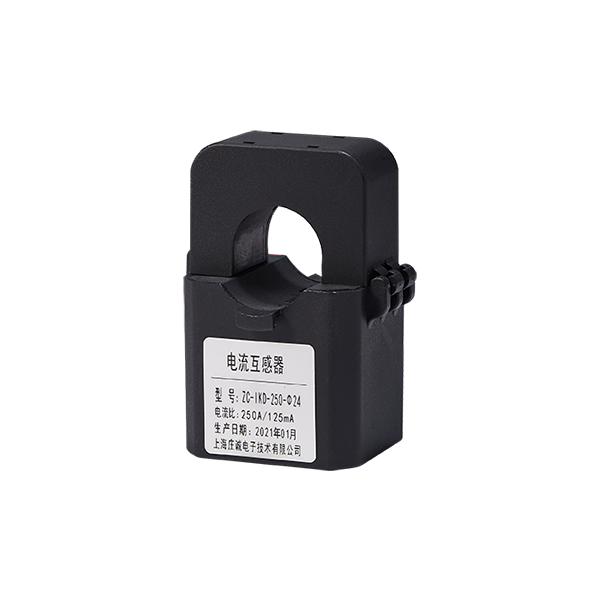

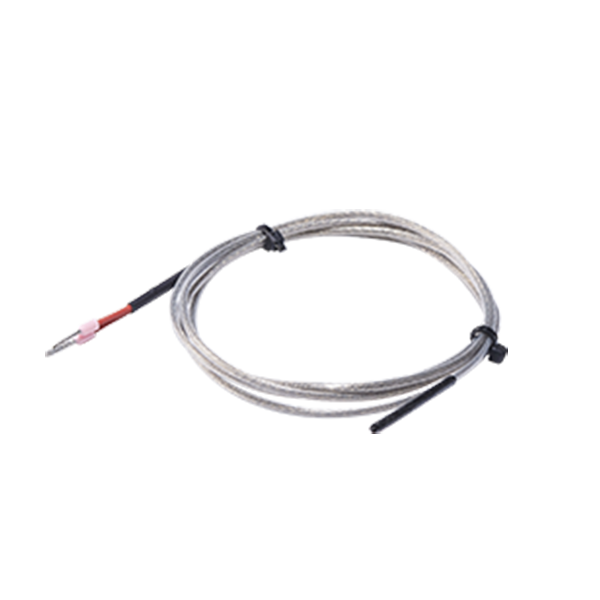

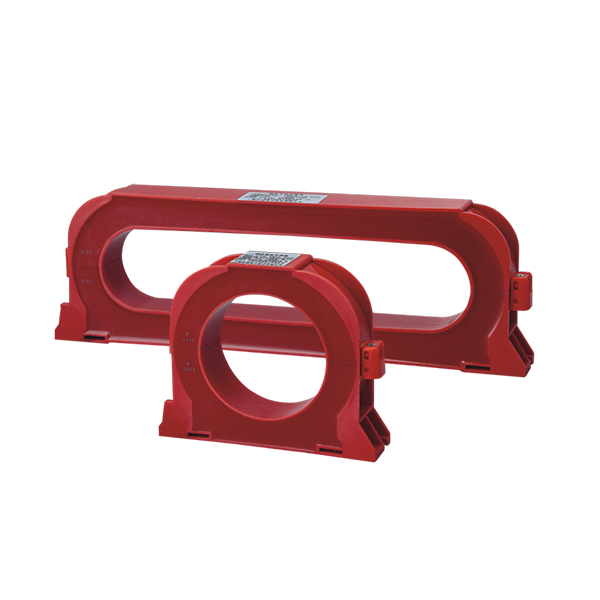

        本基本組成︰環保用電監測模塊、剩余電流互感器、電流互感器、溫度傳感器、傳輸網關、傳輸網絡、環保工況用電監管云平臺軟件和客戶端。

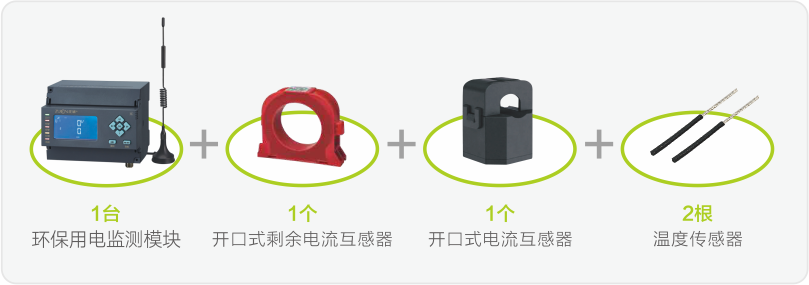

硬件配置方案

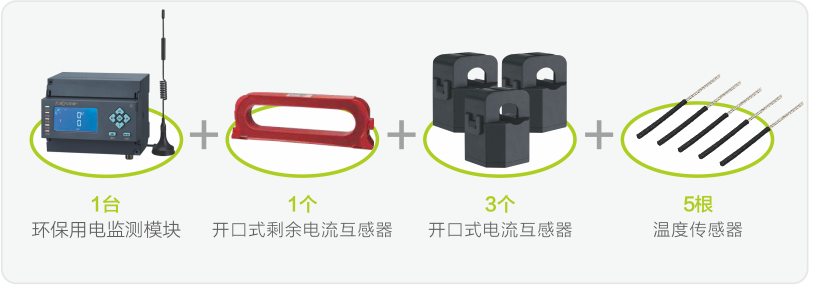

        針對三相電源，產污設施、治污設施電源配電箱現場安裝：

        針對單相電源，產污設施、治污設施電源配電箱現場安裝：

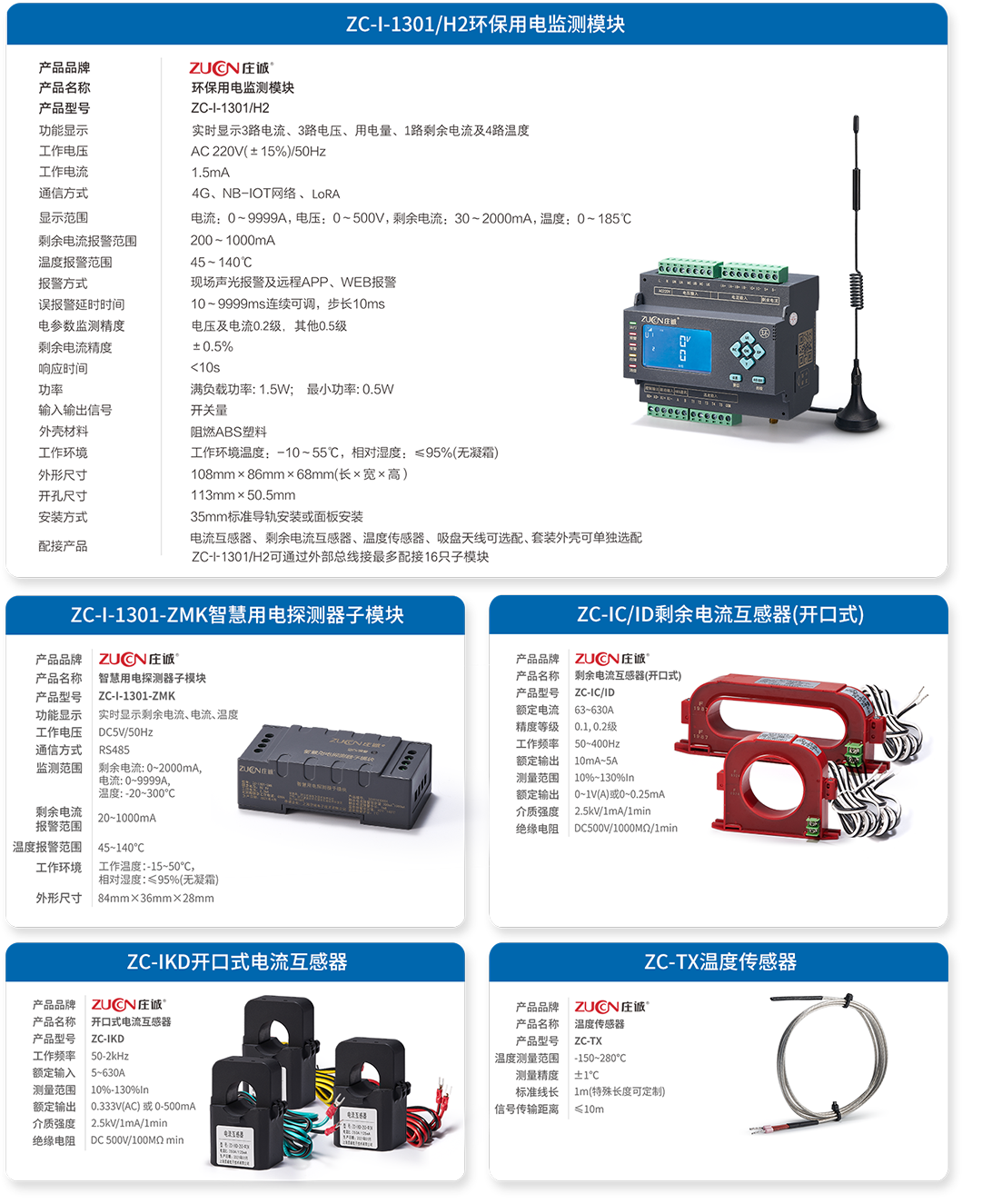

主要技術參數

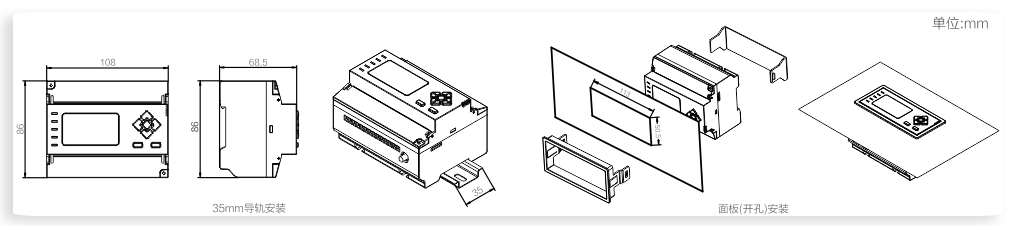

外形尺寸

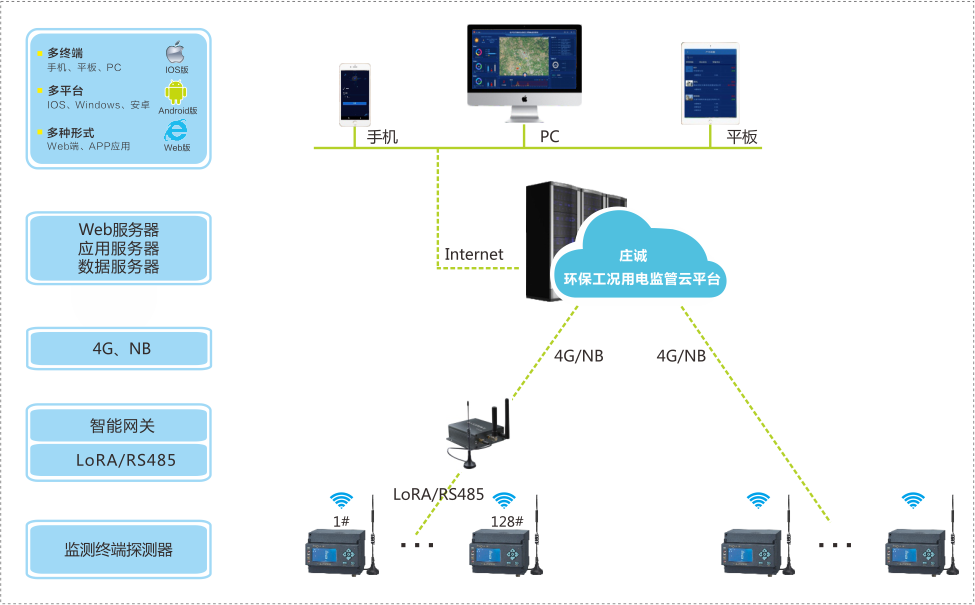

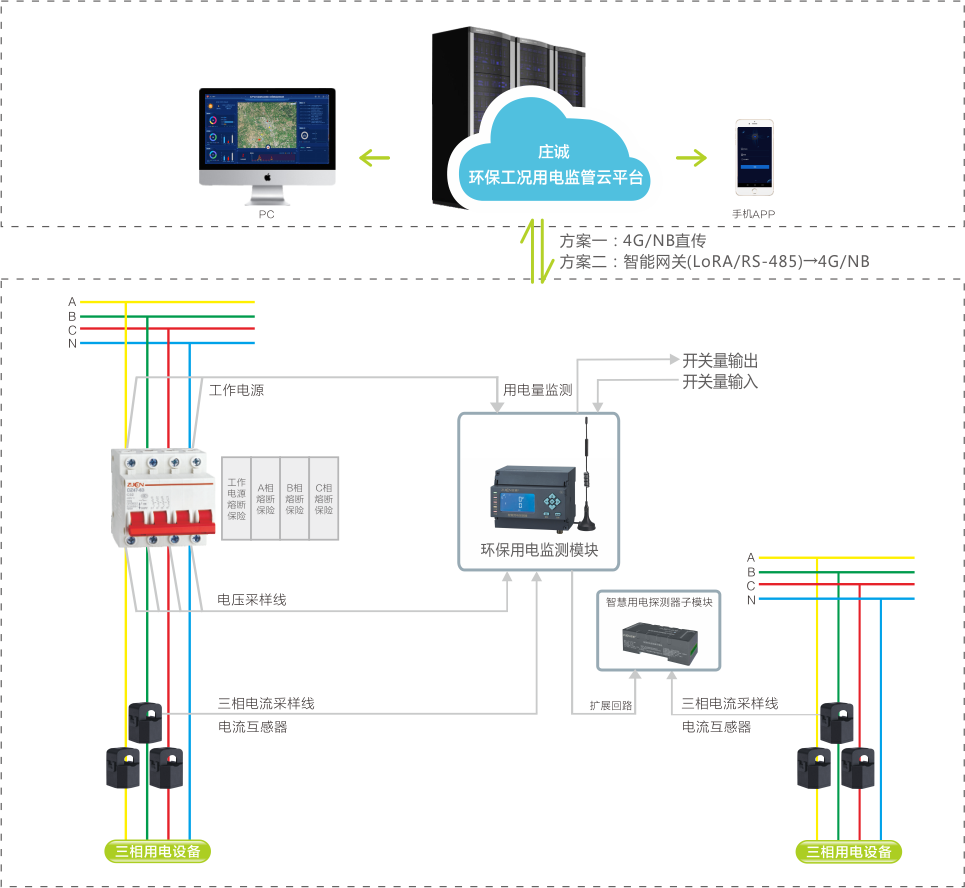

布局應用圖
